AHYW 야 위 ePrAX 하이브리드 프레스 브레이크 6 축 시트 메탈 벤딩 머신 중국 제
AHYW Yawei 6 축 CNC 하이브리드 프레스 브레이크 3m 금속 절곡 기계 중국 공장
중국 Yawei Hoerbiger ePrAX CNC 하이브리드 프레스 브레이크

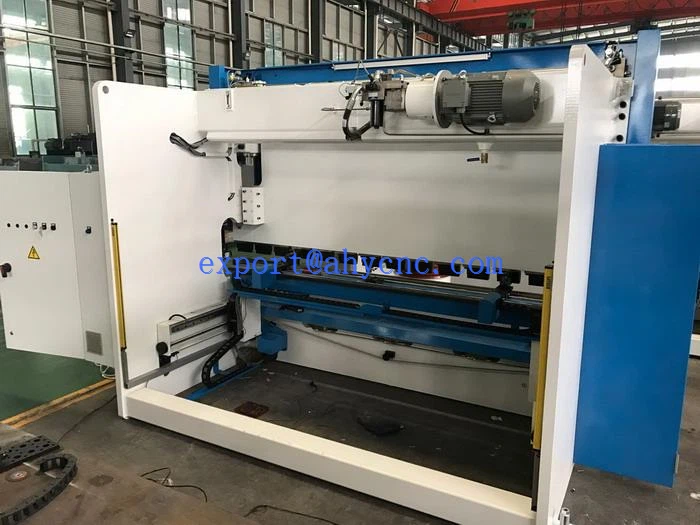

중국, 이탈리아 제 ESA S640 DSP MCS 레이저 가드로 ePrAX 하이브리드 프레스 브레이크 제작
AHYW 이중 서보 가변 펌프 ePrAX 하이브리드 프레스 브레이크 기계 Yawei 제조
AHYW 전기 유압 ePrAX 하이브리드 서보 펌프 프레스 브레이크 기계 4 축 중국
독일 Hoerbiger ePrAX CNC 하이브리드 프레스 브레이크 기계는 독일 Hoerbiger ePrAX Electro Hydraulic Hybrid 시스템 설계 덕분에 싱크로 프레스 브레이크 설계의 최신 첨단 기술 세대입니다.
친환경, 65 % 에너지 절약, 정확하고, 빠르며, 조용하고, 효율적이며, 내구성있는
AHYW 하이브리드 프레스 브레이크 기계의 주요 전기 유압 구조 :
Y1 & Y2 실린더 위에 직접 장착 된 AHYW Hoerbiger ePrAX 하이브리드 시스템;
밸브, 펌프, 서보 드라이브 및 오일 탱크가 ePrAX에 콤팩트하게 통합되어 있습니다.
1, Y1 서보 하이브리드 (탱크, 서보 드라이브 및 밸브 포함)
2, Y2 서보 하이브리드 (탱크, 서보 드라이브 및 밸브 포함)
3, 이탈리아 Y1 & Y2 하이브리드 시스템 용 위상 서보 드라이브
4, Y1 & Y2 실린더
Hoerbiger ePrAX 하이브리드 프레스 브레이크, HOBIBIGER에서 개발 한 전자 유압식 ePrAX® 컨트롤 프레스 시스템은 밸브 제어 ePrAX® 기본 및 서보 구동 ePrAX® 솔루션 간의 갭을 줄여줍니다.
프레스 브레이크 용. 이 시스템은 서보 구동 프레스 브레이크 시스템의 지속적인 개발과
HOBIBIGER.
전기 구동과 달리 두 가지 드라이브 기술의 장점을 결합한 전자 유압 시스템입니다. 유압 장치 덕분에 강력하고 내구성있는 덕분입니다. 그러나 외부 오일 라인이없는 컴팩트 한 설계로 인해 깨끗하고 누출없는 운전이 가능합니다 , 모든 구성 요소가 실린더에 콤팩트하게 통합되어 있기 때문입니다.
ePrAX® 콘트롤은 머신 콘트롤러 (CNC)의 전기 입력을 기계적 직선 운동으로 변환합니다 *. 이를 달성하기 위해, 기계 제어기는 축 제어기와이어서 모터 제어기와 통신합니다.
동기화 된 실린더는 미리 선택된 프로파일을 따르며 작동하는 모션 또는 빠른 모션으로 구성되며
제어 추적. 드라이브는 속도 가변 모터 펌프 장치로 굽힘 공구의 위치와 스탬핑 중 힘을 제어합니다.
AHYW 중국 Yawei 하이브리드 프레스 브레이크 기계의 주요 작동 원리 :
AHYW CNC 프레스 브레이크 컨트롤러는 특정 프로파일을 자동으로 구부리기 위해 필요한 압력을 계산할 수 있습니다.
CNC는 서보 모터에 명령을 내리고 필요한 오일 흐름과 함께 필요한 회전 속도에 도달합니다.
속도 가변 모터 펌프 장치를 사용하여 하나의 벤딩 사이클을 완료하십시오. 두 유닛은 실시간으로 리니어 스케일 모니터 램 위치를 측정하고 CNC로 지속적으로 피드백합니다.
가변 모터 펌프는 프레스 벤딩이있을 때만 작동하며 대기 단계 및 재료 취급 단계에서 거의 멈 춥니 다.
Hoerbiger ePrAX 하이브리드 프레스 브레이크 시스템과 함께 작동하는 금속 절곡 기계의 장점
ePrAX® 컨트롤 시스템은 프레스 브레이크 용 혁신적인 서보 드라이브로서 외부 튜빙없이 매우 간단한 실린더 인터페이스를 특징으로합니다. 간단한 드라이브 / 실린더 인터페이스로 고객의 실린더를 쉽게 설치할 수 있습니다. 결과적으로 ePrAX® 컨트롤은 고객에게 다음과 같은 이점을 제공합니다.
빠른 속도 - 사이클 시간을 줄임으로써 최대 10 % 향상된 성능
효율적 - 기존 시스템에 비해 최대 50 %의 에너지 효율 개선
정밀 - 최대 0.005mm 위치 결정 정확도 (하이 엔드 실린더 / 서보 씰 사용)
유연한 스트로크 - 실현 가능한 최대 500mm
신뢰성 - 누출 위험 최소화
Whisper - 모든 작동 모드에서 소음 발생 감소
조밀 한 - 중간 횡단시 새로운 공간 생성
호환 가능 - CNC에 간편하게 통합
비용 최적화 - 설치 및 서비스 비용 절감
환경 친화적 인 - 오일 량 감소
AHYW Yawei의 표준 기능으로 ePrAX 하이브리드 CNC 프레스 브레이크 제작 6 축 :
ESA, ESA S640 오프라인 터치 스크린 컨트롤러 출시
6 축 자동 제어 Y1, Y2, Z1, Z2, X & R 및 CNC 전동 기계식 반 편향 테이블
독일 Hoerbiger 밸브와 펌프를 ePrAX 하이브리드 시스템에 통합
이탈리아 하이브리드 시스템 용 위상 서보 모터 및 드라이브

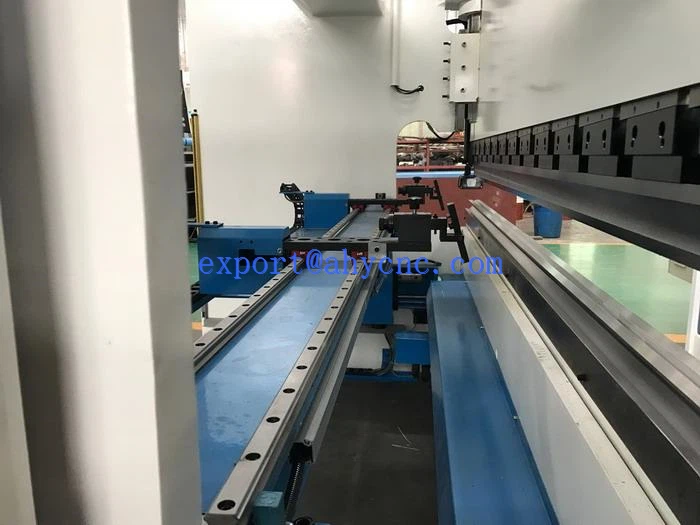

X & R 자동 백 게이지 용 일본 Yaskawa 서보 모터
Y1 & Y2에 대한 독일어 Heidenhain 선형 눈금
대만 Hiwin는 볼 스크류 & 리니어 가이드 백 게이지를 만들었습니다.
넓은 트럼프 프레스 브레이크가 손가락이 이중 선형 가이드에서 움직이는 것을 멈 춥니 다.
Amada-EURO 유형 빠른 해제 클램핑
Amada-EURO, 88도 펀치 및 2V 급 변화 다이 굳힘
캐비닛의 Schneider 주요 전기 부품
비상 정지 기능이있는 멋진 풋 페달
AYYW Yawei의 옵션 기능으로 6 축 하이브리드 프레스 브레이크 제작 중국 제조업체 :
이탈리아 제작 ESA S650W, ESA S660W 2D 및 3D 풀 터치 스크린 CNC 프레스 브레이크 컨트롤러
DELEM 만든 DA66T, DA69T 2D 및 3D 그래픽 풀 터치 스크린 컨트롤러
CNC 제어 유압식 편향 테이블
5 축 CNC 제어 자동 프레스 브레이크 백 게이지
6 축 CNC 제어 자동 누름 브레이크 백 게이지, X1, X2, Z1, Z2, R1 및 R2 6 축
이탈리아 Rolleri 프레스 브레이크 공구 및 다이 홀더 제작
이탈리아 Rolleri 프레스 브레이크 공압식 또는 유압식 클램핑 시스템 제작
Wila New Standard 프리미엄 / 프로 프레스 브레이크 공구 홀더
Wila 새로운 표준 프리미엄 / 프로 프레스 브레이크 툴링
Wila SMART TOOL LOCATOR (STL) 시스템
독일 SICK CE 라이트 커튼 프레스 브레이크 가드 CE 버전
독일 필츠 (Pilz) 라이트 커튼 또는 레이저 프레스 브레이크 핑거 가딩
이탈리아는 DSP 레이저 지문 인식 시스템을 만들었습니다.
CE MCS 세이프티 프레스 브레이크 컨트롤러로 DSP 레이저 가드 제작
호주, CNC 프레스 브레이크 Lazersafe 보호 시스템 제작
Lazersafe LZS-005 프레스 브레이크 PCSS 안전 컨트롤러가 장착 된 블록 레이저
Lazersafe IRIS & IRIS PLUS PCSS 안전 컨트롤러로 프레스 브레이크 이미징 레이저 가딩
CNC 제어 프레스 브레이크 절곡 보조 장치, CNC 제어 프레스 브레이크 절곡 추종 장치
Lazersafe IRIS 감시, 프레스 브레이크 안전 보호 컨트롤러의 가장 빠른 굽힘 속도
IRIS는 실시간 영상 처리와 고성능 광학 보호를 결합하여 더 많은 기능을 프레스 브레이크 제조업체에 제공하는 통합 실시간 영상 시스템입니다. 두 가지 모델로 제공되는 IRIS 및 IRIS Plus 시스템은 프레스 브레이크의 상부 빔에 장착 된 레이저 송신기 및 수신기 세트로 구성됩니다. 각각의 모델은 수신기 유닛 내에 포함 된 고속 디지털 카메라 및 이미지 데이터 처리 시스템을 포함한다.
풍모
IRIS에 의해 처리 된 이미지 데이터는 커스텀 소프트웨어 어플리케이션 개발을 통해 CNC 프레스 브레이크 시스템에 광범위한 사용자 기능을 구현할 수 있습니다. IRIS는 프레스 브레이크 제조업체에 의해 CNC 프레스 브레이크 시스템과 맞춤형 통합이 필요하며 사용 된 CNC 프레스 브레이크 시스템 및 전체 프로세스가 제조업체에 의해 어떻게 구현되는지에 따라 기능과 기능이 달라집니다. 고급 기능을 사용하려면 제조업체가 CNC 프레스 브레이크 시스템 소프트웨어를 개발해야합니다.
벤드 속도 관리
유럽의 프레스 브레이크 표준 인 EN12622는 굽힘 속도가 10mm / s로 제한되도록 규정하고 있습니다. 이 속도 제한은 작업자를 향한 재료가 구부러지는 동안 이동하는 속도를 관리함으로써 전반적인 수준의 안전성을 제공합니다. 그러나 기계 지침과 EN12622에는 특정 작업을 적절하게 모니터링 할 수 있다면 더 넓은 V 금형으로보다 빠른 굽힘 속도를위한 기초를 제공하는 조항이 있습니다.
CNC 프레스 브레이크 안전 절곡 시스템에서 제조업체는 더 큰 폭 V 다이에 대해 더 빠른 굽힘 속도를 설정할 수 있습니다. 빠른 굽힘을위한 안전한 조건을 촉진하기 위해 굽힘 속도 관리 프로세스는 작업자를 향한 재료가 굽힘 아크를 따라 움직이는 속도의 자동 모니터링을 제공합니다. 이를 위해 IRIS는 휨 공정의 실시간 이미지를 처리하고 움직이는 시트의 각속도를 계산하여 부품이 형성되는 속도를 측정합니다. 좁은 V 다이를 사용할 때 V 다이가 더 넓은 각속도가 속도보다 충분히 작 으면 더 빠른 굽힘 속도가 허용됩니다. 이 계산 된 속도는 CNC에 프로그래밍 된 다이 너비와 비교되며, 각속도 임계 값 내에서 기계가 10mm / s보다 빠른 속도로 재료를 구부리도록합니다.
굽힘 속도 관리는 절곡 공정을 지속적으로 모니터링하므로 각속도가 최대 임계 값을 초과하거나 작업자가 잘못된 다이 폭을 선택한 경우 기계가 정지되고 10mm / s로 굽힘이 완료 될 수 있습니다.
콤비네이션 시스템으로서, IRIS와 IRIS Plus 모델 모두 도구가 고속으로 닫히는 동안 고성능 광학 보호 기능을 제공하고, 일단 굽힘 과정이 시작되면 광학 이미징 기능이 대신됩니다. 굽힘 중에 시스템은 이미지를 실시간으로 가져 와서 처리하고 SmartLink를 통해 CNC 시스템으로 데이터를 전송합니다. 이미지 프로세싱 시스템과 소프트웨어는 IRIS 및 IRIS Plus 리시버에 완전히 포함되어 있으므로 별도의 프로세싱 하드웨어 또는 소프트웨어가 필요하지 않습니다.
IRIS 및 IRIS Plus 광학 이미징은 프레스 브레이크 제조업체가 실시간 이미지 데이터 (SmartLink를 통해)를 활용하여 CNC 시스템에 다양한 사용자 기능 (예 : 속도 제어, 동적 각도 제어)을 구현할 수있는 유연한 개방형 플랫폼 기술입니다. , 액티브 앵글 컨트롤 플러스 훨씬 더.
Euroepan, 영국 및 이탈리아에 대한 자세한 내용은 Hoerbiger ePrAX CNC 하이브리드 프레스 브레이크 6 축을 이메일로 보내주십시오!
