CNC 금속 튜브 섬유 레이저 절단 IPG 1KW

안후이 Yawei 기계는 최고의 중국 CNC IPG 섬유 파이프 레이저 금속 절단 기계, CNC 프레스 브레이크, 유압 단두대 가위, CNC 굽힘 기계, 금속 절단 기계 공급 업체, 제조, 중국 공장 중 하나입니다. Ahyawei 파이프 파이버 레이저 커팅 머신은 다른 모델을 가지고 있습니다 ...

문의 보내기

채팅하기

설명

안후이 Yawei 기계는 최고의 중국 CNC IPG 섬유 파이프 레이저 금속 절단 기계, CNC 프레스 브레이크, 유압 단두대 가위, CNC 굽힘 기계, 금속 절단 기계 공급 업체, 제조, 중국 공장 중 하나입니다.

Ahyawei Pipe Fibre 레이저 커팅 머신은 최종 사용자의 금속 가공 작업에 따라 다른 모델을 가지며 절단 능력에는 연강, 카본 스틸 레이저 커터, 황동 (Brass)이 포함 된 3000mm * 1500mm, 4000mm * 2000mm, 6000mm * 2000mm 및 6000mm * 플레이트, 스테인레스 금속 레이저 절단, 시트 알루미늄 섬유 레이저 절단, 레이저 금속 절단 파워에 따라 6mm, 8mm, 12mm, 16mm & 20mm 연강, 3mm, 6mm, 10mm 연강 플레이트에서 금속 두께를자를 수 있습니다.

여기에 하나의 cnc 금속 섬유 레이저 절단을 찾고 있다면, 또한 제작 작업, 500w 섬유 레이저 절단, 750w 섬유 레이저 절단, IPG 1kw 광섬유 금속 시트 절단 기계, 2kw 및 3kw cnc 금속 시트 섬유 레이저 절단에 대한 몇 가지 옵션 레이저 전원이 있습니다 중국에서 파이프 및 튜브 절단 조언과 기계, Ahyawei 여기 전문적인 솔루션을 제공하기 위해, 로터리 축은 cnc 고급 레이저 기술로 금속 둥근 파이프, 사각형 타입 파이프를자를 수 있습니다.



1 부 : Ahyawei cnc 판금 광섬유 파이프 레이저 커팅 머신 제조 중국에서 만든

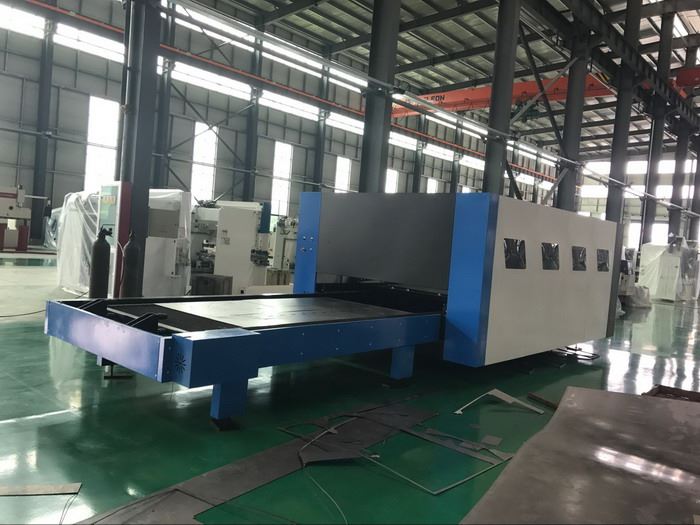

Ahyawei 1530 광섬유 레이저 커팅 머신 1kw & 2kw는 국제 선진 레이저 기술을 보유한 중국의 유명한 Raycus 레이저 장치 (옵션 : IPG 또는 Nlight 브랜드)를 채택합니다. 연삭 공정 및 고정밀 리니어 가이드 후 대만 기어 랙으로 효율적인 전송 시스템을 갖추고 있습니다. 고급 자동 CNC 시스템, 높은 precised CNC 섬유 레이저 절단 기계로 그룹.

주로 탄소강, 스테인레스 스틸 및 알루미늄 합금 등 금속 '절단 및 성형에 적용됩니다. 고속, 고정밀, 고효율 및 높은 비용 성능의 장점. 이 모델은 금속 가공 업계 최초의 금속 절삭 기계입니다.

파트 II. 적용 가능한 재료 및 산업

항공 우주 기술, 항공기 제조, 로켓 제조, 로봇 제조, 엘리베이터 제조, 선박 제조, 판금 절단, 주방 가구, 전자 부품, 자동차 부품, 냉각 및 환기 파이프, 표지판, 금속 및 기타 금속 부품 가공 산업에 적합합니다.

IPG 섬유 1000W 절삭 속도 참조 용
두께 (mm)	자료	최대 절삭 속도 (m / min)	가스 사용
0.5	스테인레스 스틸	30	N2
1		20	N2
2		6	N2
삼		삼	N2
4		1.08	N2
5		0.72	N2
1	연강	18	O2
2		6	O2
삼		4	O2
4		2.7	O2
5		2	O2
6		1.8	O2
8		1.2	O2
10		0.8	O2

IPG 섬유 2000W 절삭 속도 참조 용
두께 (mm)	자료	최대 절삭 속도 (m / min)	가스 사용
1	스테인레스 스틸 (304)	24	N2
2		13.8	N2
2.5		9.3	N2
삼		5.4	N2
4		3.3	N2
5		1.8	N2
6		1.2	N2
	탄소강
5		삼	O2
8		2.1	O2
10		1.2	O2
12		1.08	O2
14		0.6	O2

3 부 : 중국 Ahyawei 1kw, 2kw 판금 IPG 파이프 파이버 레이저 절단기의 구성

1. 커팅 시스템		미국 LASERMECH 브랜드 자동 센서 레이저 커팅 헤드. 자동 센서 시스템. 모양이 아닌 강철을 절단하십시오. 하나의 시준 거울, 하나의 초점 렌즈 및 거울 보호 기능이있는 레이저 헤드 내부. 구리 노즐이있는 바닥의 직경은 주로 직경 1.5mm 또는 2mm입니다.
2. 제어 시스템		영어로 된 Bochu Control 시스템과 소프트웨어를 사용하면 DXF로 삽입 파일을 적용 할 수 있습니다. 또는 AI 형식. 소프트웨어로 그리기도 괜찮습니다. 절약 시간 동안 동일한 제품을 절단하기위한 플라이 커팅 모드가있는 소프트웨어. 네 스팅 기능으로 공간을 절약하여 재료를 절약 할 수있는 자율 작성 유형. Cypcut 소프트웨어는 금속 시트 절단 용입니다. Cyptube 소프트웨어는 금속 파이프 절단 용입니다.
3. 냉각 시스템		레이저 헤드가 금속을 절단하면 레이저 헤드와 레이저 장치에 고온 에너지가 생성됩니다. 물 냉각기는이 두 부분을 냉각하기위한 것입니다. 레이저 헤드 부분, 주로 거울 냉각. 물 냉각기의 온도는 자동 조정이며, 주로 25도 정도로 설정됩니다. 냉각기의 물은 순수한 물이어야합니다.
4. 레이저 소스 (IPG 1KW / 2KW)		광전 변환은 30 % 이상; 근무 환경 : 10-40도 상온으로 유지하는 공기 상태의 장치. 공기 상태의 레이저 장치 상자, 고온에서 레이저 장치 보호 수명 최대 100000 시간; 광전 변환은 35 % 이상; 근무 환경 : 10-40도 상온으로 유지하는 공기 상태의 장치.
5. 전송 시스템		대만의 기어 랙 전송 시스템. 볼 스크류 전송보다 이동 속도가 빠르도록하십시오. X 축과 Y 축 이동 속도는 최대 80m / min입니다.
6. 주행 시스템		일본어 파나소닉 구동 모터. 전송 시스템과의 매치가 가능하여 절단 속도와 정밀도가 향상됩니다.
7. 콜렉트 시스템		기계 앞면에 작은 절단 조각을 모으는 수집기가 있습니다. 휠이있는 컬렉터 아래에서 쉽게 밀고 당깁니다.
8.Purging 시스템		퍼지 시스템은 X 축 빔 아래에 설계되었습니다. 그것은 레이저 헤드와 함께 움직이고 있습니다. 따라서 절단 직후에 연기가 흡수되도록하십시오. 공기 환경을 보호하는 것도 매우 중요합니다.
9.Feeding 시스템		여섯 개의 공기 실린더가있는 급송 시스템. 금속 시트를 공급하기 전에, 클릭 버튼으로 재료를 공급 한 후에 그것을 누르십시오. 금속 시트가 긁히지 않게하여 금속 시트를 보호 할 수 있도록하십시오.
10. 자동 오일 주입 시스템		기어 랙과 가이드 레일은 기계를 확실히 유창하게 움직이고 정밀하게 움직일 수 있도록 오일을 주입하여 일정 시간 유지해야합니다.
11. 기계 구조		X 축 빔은 주조 알루미늄 합금 구조, 기계 침대가 주조 구조이며, 그것은 장시간 기계 침대가 모양이 아닌 것을 확인할 수 있습니다. 작업 안정은 장시간 사용 후 기계 성능에 매우 중요합니다.
11. 기계 구조
12. 자동 공급 회전 장치 (6M 길이)		가능한 절단 30-200mm 직경의 파이프, 파이프 모양에는 원형, 사각형, 직사각형 등이 있습니다. 최대 길이 6m 파이프 절단

▶ 기계 모델	Ahyawei 금속 섬유 레이저 커팅 - 1530
▶ Max. 작업 영역	1500mm x 3000
▶ 레이저	IPG 1KW / 2KW
▶ 절단 두께	1KW : 0.1-13mm 연강, 최대 8mm 스테인리스 강, 2KW : 0.2-16mm 연강, 10mm 스테인리스
▶ 레이저 파장	1080 nm
▶ 정격 출력	10-100 %
▶ X, Y 축 위치 정확도	± 0.01mm
▶ X, Y 축 반복 위치 정확도	± 0.01mm
▶ X, Y 축 고속 이동 속도	80m / 분
▶ X 축, Y 축 최대 절삭 속도	1KW : 35m / min 2KW : 45m / min
▶ 민. 절단 선 너비	0.02-0.08 mm
▶ Max. 절단 속도	1KW : 35m / min 2KW : 45m / min
▶ 기계 점유 공간	4.5 mx 3 m
▶ 기계 중량	8 톤
▶ 전압	최종 사용자에 따라 다름
